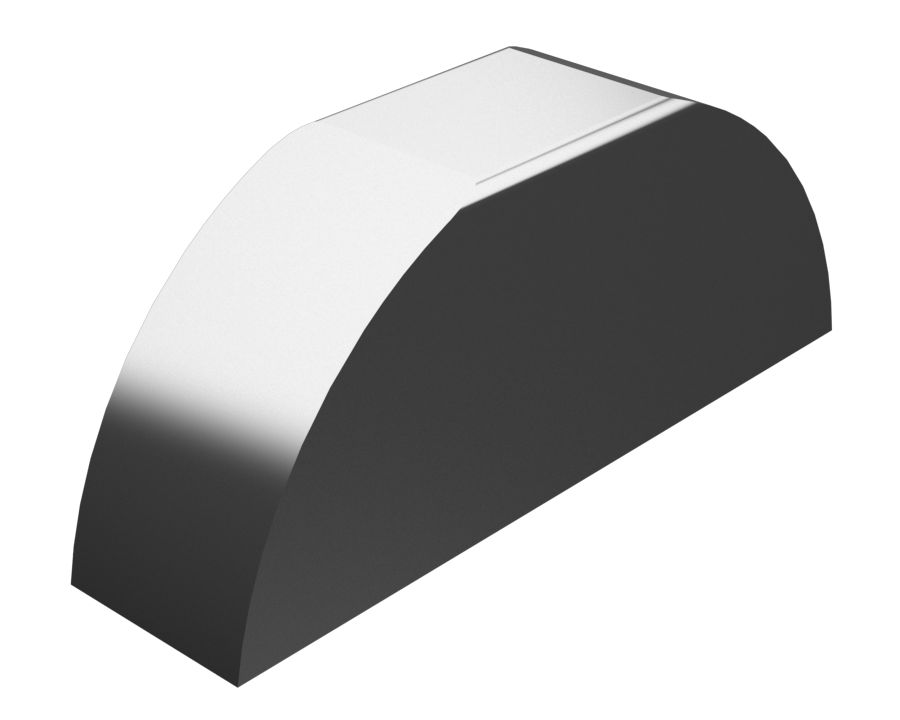

Сегментная шпонка, Key-woodruff Caterpillar #5H-2671
Описание
Ключи Cat® используются для создания системы без скольжения, которая передает момент затяжки между валом и сопряженным с ним вращательным компонентом. Ключи Cat, отличающиеся прочностью и универсальными функциями, поставляются в трех основных формах: квадратной, прямоугольной и полукруглой (сегментной). Мы тесно сотрудничаем с нашими сертифицированными поставщиками Cat®, чтобы обеспечивать ключами высшего качества не только производственные подразделения, но и нашу специализированную сеть сервисного обслуживания. Ключи Cat изготавливаются в соответствии с точными техническими характеристиками и рассчитаны на продолжительную работу, обеспечивая надежность и производительность. Вы вполне можете рассчитывать в своей работе на продукты с обозначением "Вместе мы справимся"
Характеристики.
• Ключи соответствуют требованиям ANSI, ASTM и DIN или превосходят их.
• Соответствуют требованиям RoHS.
Область применения.
• Используются на валах и работают как единое целое для обеспечения максимального момента вращения.
• Используются в ступицах шкивов и системах передачи энергии.
• Универсальный продукт для всех областей применения машин и оборудования во всем мире.
Технические характеристики
- Толщина — A (дюймы): 16-Mar
- Диаметр — B (дюймы): 4-Mar
- Номер изготовителя детали: 9
- Примечания: Диаметр шпонки: 19,05, ширина шпонки: 4,7879, высота шпонки: 7,9502, высота в плоской части: 7,6962, термообработка: да
- Описание материала: сталь
Применяется в агрегатах:
КОЛЕСНЫЙ ПОГРУЗЧИК: 950,950B,950B/950E,950E,966C,910,916,920,926,926E,930,966D,966E,966F,966F II,966G,966R,970F,972G,930R,930T,936,936E,936F,980B,G910,G916,G926,G936
LOAD, HAUL, DUMP: R1300,R1300G
УПЛОТНИТЕЛЬ ГРУНТА ДЛЯ ЗЕМЛЯНЫХ РАБОТ: 815,815B,815F,816,816B,816F
TRACK-TYPE TRACTOR: 53,54,55,56,56H,57,57H,5A,5A PAT,5P,6A,6S,6SU,7,7A,7S,D3B,D3C,D3C II,D4B,D4C,D4C II,D4D,D6H,D6H II,D6H XL,D6H XR,D6R,D7F,D4E,D4E SR,D4H,D4H III,D4H XL,D5,D7G,D7G2,D7H,D7R,D9G,140,141,143,153,3P,3S,4,4A,4P,4S,5,163,5S,6,7S LGP,7SU,7U,D5B,3,D3,D5C,D5C PAT,D5C PATLGP,D5E,D5H,D5H XL,D6C,D9H,D6D,D6D SR,D6E,D6E SR,D6F SR,D6G,D6G SR,D6G2 LGP,D6G2 XL,D6GC
СУДОВОЕ ОБОРУДОВАНИЕ: 3306,D333C,D353C,D353D,D353E,3304,D330A,D330B,D330C,D333A,D333B
САМОСВАЛ С ШАРНИРНО-СОЧЛЕНЕННОЙ РАМОЙ: D350C,D350D,D35C,D250B,D250E,D250E II,D25C,D25D,D300B,D300D,D300E,D300E II,D30C,D30D
ENGINE - GENERATOR SET: 3304B,3306,3306B,3304,POWER SYS,SR4
PAVING COMPACTOR: CB-534,CP-643,CP-653,CS-643,CS-653
МАШИНА ТРЕЛЕВОЧНАЯ НА КОЛЕСНОМ ХОДУ (СКИДДЕР): 120C,518,518C,525,528,528B,530B,545,508,515,FB518
КОЛЕСНЫЙ БУЛЬДОЗЕР: 814,814B,814F
МНОГОФУНКЦИОНАЛЬНЫЙ ПОГРУЗЧИК С НАБОРОМ НАВЕСНОГО ОБОРУДОВАНИЯ: IT12,IT18,IT18B,IT28,IT28B
ДВИГАТЕЛЬ САМОСВАЛА: 3306,3306B,1673,1673B,1673C,G3306
ЭКСКАВАТОР: 330B,330B L,330B LN,350 L,350-A,350-A L,215,215B,215C,215D,219,219D,225,225D,229D,235,235B,235C,235D,330 L,330 LN,330-A,330-A L,330-A L,330-A LN,E180,E240,E300,E300B,EL180,EL240,EL300,EL300B
ДВИГАТЕЛЬ МАШИНЫ: 3306,3204,3304
ТРЕЛЕВОЧНЫЙ ГУСЕНИЧНЫЙ ТРАКТОР: 120C,527,54H,D4HTSK II,D4HTSK III,125C,4P,517,D5HTSK II
ROAD RECLAIMER: RM600
АВТОГРЕЙДЕР: 120,120B,120G,12E,12F,12G,12H,12H ES,12H NA,130G,140,140B,140G,140H,140H ES,140H NA,143H,14E,14G,14H NA,160G,160H,160H ES,160H NA,163H NA
CHALLENGER: 65,65B,65C,65D,70C
WHEELED EXCAVATOR: W330B
КОЛЕСНЫЙ ТРАКТОР-СКРЕПЕР: 637,637B,637D,637E,637G,639D,611,615,615C,615C II,621E,621R,621S,627,627B,627E,627F,627G
ENGINE - INDUSTRIAL: 3304B,3306,3306B,D333C,D353C,D353D,D353E,3306C,1673C,3204,3304,D320A,D330C,G3304,G3304B,G3306,G3306B,G333C,G353D,XQG135
ТРУБОУКЛАДЧИК: 561B,561C,561D,571F,571G,572F,572G,572R,594,594H
ГЕНЕРАТОР: SR4
ГУСЕНИЧНЫЙ ПОГРУЗЧИК: 943,951,951B,951C,953,955,955H,955K,955L,963,973,973C,977,977A,977H,977K,977L,931,931B,931C,931C II,935B,935C,935C II,941,941B
ДОРОЖНАЯ ФРЕЗА: PM310,PM312,PM313,PM620,PM622,PM820,PM822,PM825
