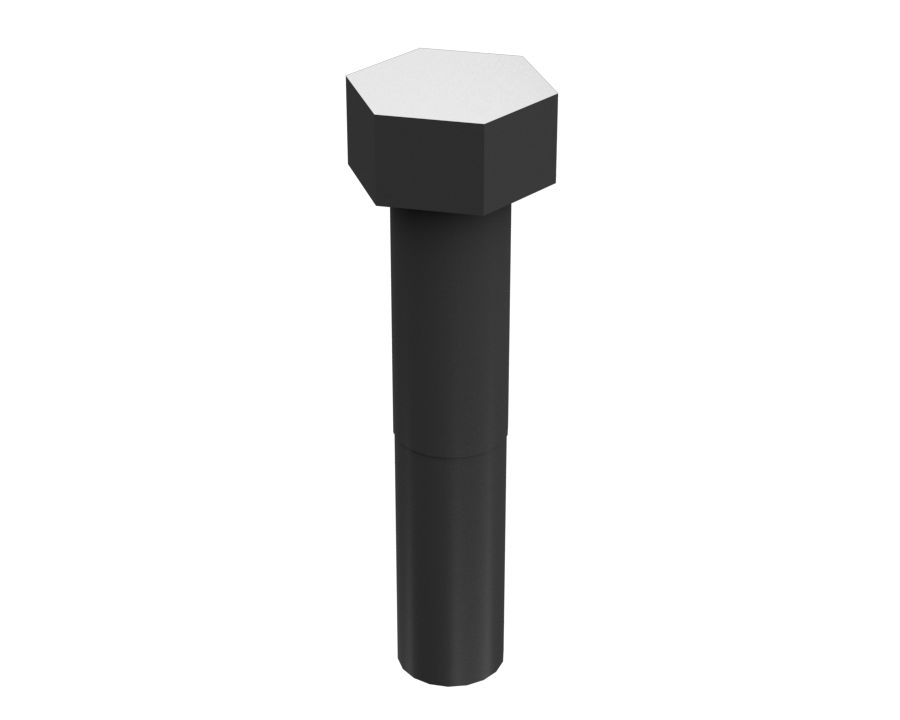

Болт, Capscrew Caterpillar #1B-4367
Описание
Детали крепления Cat® предназначены для конкретного применения с учетом размера, прочности, нагрузки на зажим и характеристик, измеренных в прошлом (это информация, которая отсутствует у других производителей). Они подбираются так, чтобы работать без замены до капремонта или до конца срока службы машины. Хотя может показаться, что оборудование и крепежные детали, выпущенные изготовителем, отличным от Cat, подходят для вашей машины, никакая другая компания не знает ваше оборудование так, как мы.
Болты и винты с шестигранной головкой обеспечивают наиболее надежное завинчивание.
Характеристики.
• Крепежные детали Cat изготавливаются в соответствии с точными спецификациями и рассчитаны на долгий срок службы и обеспечение надежности и производительности.
• Прочность и качество — крепеж соответствует или превосходит требования ISO, ASTM, ASME и SAE.
• Болты, гайки и шайбы Cat проектировались для совместной работы в системе для достижения максимального усилия зажима.
• Покрытия, которые отвечают специальным требованиям для различных областей применения (в соответствии с RoHS).
Применение.
Болты и соответствующие усиленные шайбы и гайки Cat образуют обусловленную практическими потребностями систему, которая обеспечивает постоянную высокую сжимающую нагрузку. Вы можете положиться на наше качество, которому доверяют во всем мире: крепежные детали Cat помогут вам при изготовлении, обслуживании или ремонте в большинстве областей применения машин и оборудования.
Технические характеристики
- Высота головки — 4 дюйма: 0,48
- Общая длина болта — 3 дюйма: 3
- Ширина головки — 5 дюймов: 0,94
- Уклон: 8
- Шаг резьбы отверстия: 11
- Присоединительный квадрат (мм): 238,125
- Толщина рукоятки (мм): 38,1
- Высота головки (мм): 1,190,625
- Завершить: Фосфатное покрытие, пропитанное маслом
- Длина захватываемой части — 2 дюйма: 1,50
- Размер резьбы (мм): 0,625
- Габаритная длина (мм): 76,2
- Размер болта (дюймы): 8-May
- Резьба: Стандартная крупная резьба
- Размер резьбы (дюймы — число ниток на дюйм) (дюймы): 5/8–11
- Длина болта (дюймы): 3
- Высота головки (дюймы): 0.48
- Толщина рукоятки (дюймы): 1.5
- Присоединительный квадрат (дюймы): 15/16
- Тип болта: Болты с шестигранной головкой
- Материал: Steel
- Описание материала: SAE J429 класс 8 (ISO класс 10.9)
- Покрытие: Фосфат и масло
Применяется в агрегатах:
САМОСВАЛ С ШАРНИРНО-СОЧЛЕНЕННОЙ РАМОЙ ДЛЯ ПОДЗЕМНЫХ РАБОТ: AD30,AD40,AD45,AD45B,AD55,AE40,AE40 II
КОЛЕСНЫЙ ПОГРУЗЧИК: 916,920,930R,930T,936,936E,936F,950B,950B/950E,950E,966D,966E,980,980B,980C,980F,980F II,980G,980G II,980H,980K,980K HLG,988,988B,988F,988F II,988G,988H,990,990 II,990H,990K,992,992B,992G,994,994D,994F,994H,994K,G916,G936
LOAD, HAUL, DUMP: R1700 II,R2900,R2900G
УПЛОТНИТЕЛЬ ГРУНТА ДЛЯ ЗЕМЛЯНЫХ РАБОТ: 815,815B,816B,825B,825,825C,825G,825G II,825H,826B,826C,826G,826G II,826H,836,836G,836H
OEM SOLUTIONS: 3412C,CAT WDS,TH55-E70,TH55FT-E90
TRACK-TYPE TRACTOR: 10,10C,10S,10SU,10U,11,11SU,11U,140,141,143,150,151,153,161,163,3,4,4A,4P,4S,5,53,54,55,57H,58,58L,59,59L,59N,5A,5A PAT,5P,5S,6,6A,6S,7,7A,7G,7S,7S LGP,7SU,7U,8,8A,8S,8SR,8U,9,9SU,9C,9S,9U,D10,D10N,D10R,D10T,D10T2,D11,D11N,D11R,D11T,D4D,D4E,D4E SR,D4H,D4H III,D4H XL,D5,D5B,D5C,D5C III,D5C PAT,D5C PATLGP,D5E,D5H,D5H XL,D6C,D6D,D6D SR,D6E,D6E SR,D6F SR,D6G,D6G SR,D6G2 LGP,D6G2 XL,D7F,D7G,D7G2,D7H,D8L,D8N,D9L,D9N,D9R,D9T
ASPHALT PAVER: AP-800,AP-800B,WE-851B
СУДОВОЕ ОБОРУДОВАНИЕ: 3208,3304,3306,3406,3406B,3408,3408B,3508,3508B,3516,3516B,3608,D330A,D330C,D333A,D333B,D333C,D334,D336,D342C,D343,D346,D348,D349,D353C,D353D,D353E,D375D,D397D
САМОСВАЛ С ШАРНИРНО-СОЧЛЕНЕННОЙ РАМОЙ: D250B,D250E,D25C,D25D,D300B,D300D,D300E,D30C,D30D,D350C,D350D,D350E,D35C,D35HP,D400,D400D,D400E,D40D,D44B,D550B
ENGINE - GENERATOR SET: 3304,3304B,3406B,3408B,3412,3412C,3508,3512,3512B,3516,3516B,3516B GEN,3516C,3516C GEN,3516E,3606,3608,3612,3616,D398B,D399,G3512,G3516C,G3520C,G3520E,PM3508,PM3512,PM3516,PMG3516,POWER SYS,PP3516,SR4,XQ2280,XQC1200,XQC1600
PAVING COMPACTOR: CB-534,CP-643,CP-653,CS-643,CS-653
МАШИНА ТРЕЛЕВОЧНАЯ НА КОЛЕСНОМ ХОДУ (СКИДДЕР): 120C,518,518C,528,528B,530B,FB518
КОЛЕСНЫЙ БУЛЬДОЗЕР: 814B,814S,824,824B,824C,824G,824G II,824H,824S,834,834B,834G,834H,834S,834U,844,844H,844K,854G
ВНЕДОРОЖНЫЙ САМОСВАЛ: 69D,768B,768C,769,769B,769C,769D,771C,771D,772,772B,773,773B,773D,773E,773G,773G OEM,775B,775D,775E,775G,775G OEM,776,776B,776C,776D,777,777B,777C,777D,777E,777F,777G,784B,784C,785,785B,785C,785D,785G,789,789B,789C,789D,789G,793,793B,793C,793D,797,797B
WORK TOOL: GLS60,GLS63,GLS66
МНОГОФУНКЦИОНАЛЬНЫЙ ПОГРУЗЧИК С НАБОРОМ НАВЕСНОГО ОБОРУДОВАНИЯ: IT18,IT18B
ДВИГАТЕЛЬ САМОСВАЛА: 1673,1673B,1673C,3306
ЭКСКАВАТОР: 215,215B,215C,215D,219,219D,225,225B,225D,229D,229,235,231D,235B,235C,245,5130,5130B,5230,5230B,E240,EL240
ДВИГАТЕЛЬ МАШИНЫ: 3304
ТРЕЛЕВОЧНЫЙ ГУСЕНИЧНЫЙ ТРАКТОР: 120C,125C,4P,527,54H,D4HTSK II,D4HTSK III,D5HTSK II
TELEHANDLER: C4.4
ROAD RECLAIMER: RM-500,RM500B
АВТОГРЕЙДЕР: 120,120 GC,120B,120G,120H,120H ES,120H NA,120K,120K 2,12E,12F,12G,12H,12H ES,12H NA,12K,130G,135H,135H NA,140,140 GC,140B,140G,140H,140H ES,140H NA,140K,140K 2,143H,14E,14G,14H,14H NA,16,160G,160H,160H ES,160H NA,160K,163H,163H NA,16G,16H,16H NA
PETROLEUM PRODUCTS: 3508,3508B,3508C,3508PETROL,3512B,3512C,3512PETROL,3516C,C18,G3520B,TH48-E70,TH48-E80,TH55
КОЛЕСНЫЙ ТРАКТОР-СКРЕПЕР: 613,613B,621,623,627,627B,631C,631D,633C,633D,633E,637,637D,639D,641B,651B,651E,657B,657E
ENGINE - INDUSTRIAL: 1673C,2016,3208,3304,3304B,3306,3306B,3306C,3406,3406B,3406C,3406E,3408,3408B,3412,3412C,3412E,3508,3508B,3508C,3512,3512B,3512C,3512E,3516,3516B,3516C,3516E,3561B,C15,C18,C4.4,C9.3B,CG137-08,CG137-12,CG170-16,D330C,D333C,D342,D342C,D343,D346,D348,D349,D353C,D353D,D353E,D379,D379B,D398,D398B,D399,G3304,G3306,G333C,G3406,G3408,G3412,G3412C,G3508,G342C,G343,G3508B,G3508J,G3512,G3512B,G3512E,G3512H,G3512J,G3516,G3516B,G3516C,G3516E,G3516H,G3520,G3516J,G3520B,G3520C,G3520E,G3520H,G3520J,G353D,G3606,G3606B,G3608,G3612,G3616,G379,G379A,G398,G399,LD700E,SPF343,SPF343C,SPF743,SPS343,SPT343,TR43,TR43-E44,XQG135
ТРУБОУКЛАДЧИК: 561C,561D,571G,572G,589
ГЕНЕРАТОР: SR4,SR4B,SR4BHV,SR5,WEG
ГУСЕНИЧНЫЙ ПОГРУЗЧИК: 941,941B,943,951,951B,951C,953,953B,955,955C,955H,955K,955L,963,977,977D,977K,977L,983,983B
ОБОРУДОВАНИЕ ДЛЯ РАЗВИВАЮЩЕЙСЯ ГОРНОДОБЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ: 6060,MD6380,MD6540C
ДОРОЖНАЯ ФРЕЗА: PM-565,PM-565B,PR-450
ЛЕСОЗАГОТОВИТЕЛЬНЫЕ МАШИНЫ: 227
