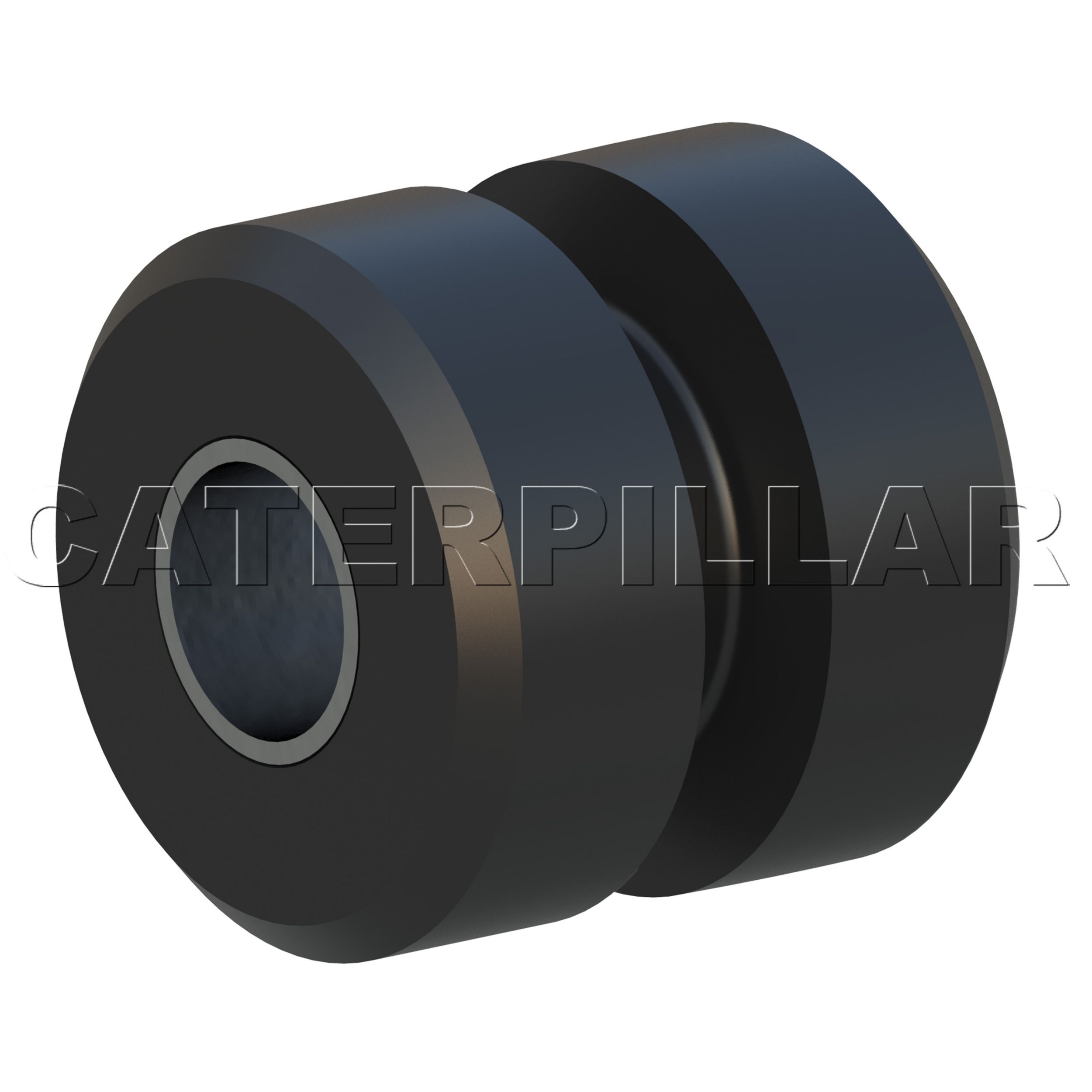

Опора в сборе, Mount As Caterpillar #121-3307
Описание
Изолирующие опоры используются для установки и размещения систем и изолируют компоненты от влияния окружающих конструкций (вибрации, ударов, шума).
Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.
Характеристики:
Системы крепления Cat® предназначены для снижения механических напряжений на закрепленных компонентах для того, чтобы увеличить их срок службы, сохранить производительность и повысить комфортность работы оператора. Вся система (конструкция, выбор материала, места размещения, креплений и т. д.) оптимизирована и проверена на соответствие требованиям области применения.
Форма изделия и плотность резины в двухкомпонентной опоре точно соответствуют назначению. Обычно опоры предварительно подпрессованы для увеличения срока службы.
Применение:
Двухкомпонентные опоры используются в различных установках Cat, куда входят двигатели, коробки передач, системы доочистки, электронные приборы, кабины, системы вентиляции и кондиционирования, гидравлические компоненты и конструкционные элементы.
Технические характеристики
- Стандартный размер болта (мм): M8
- Высота кулачка (дюймы): 0,48
- Высота установки (дюймы): 1,25
- Внутренний диаметр (мм): 10
- Высота установки (мм): 31,8
- Толщина головки (дюймы): 0,48
- Внутренний диаметр (дюймы): 0,4
- Наружный диаметр трубопровода управления (мм): 20
- Наружный диаметр трубопровода управления (дюймы): 0,79
- Внешний диаметр головки (дюймы): 1,31
- Высота кулачка (мм): 12,2
- Внешний диаметр головки (мм): 33,3
- Толщина головки (мм): 12,2
- Скрепленная втулка: Да
- Тип крепления: Двухкомпонентный — несимметричный
Применяется в агрегатах:
PAVING COMPACTOR: CB-22B,CB-24B,CB-32B,CB-34B,CB-34B XW,CB-36B,CB2.5,CB2.7,CB2.9,CC-24B,CC-34B,CC2.6,CC2.7,CB22B,CB2.5 GC,CC2.7 GC,CB2.7 GC
КОЛЕСНЫЙ БУЛЬДОЗЕР: 814F,814F II,824C,824G II,824H,824K,834K
ВНЕДОРОЖНЫЙ САМОСВАЛ: 797,797B
МНОГОФУНКЦИОНАЛЬНЫЙ ПОГРУЗЧИК С НАБОРОМ НАВЕСНОГО ОБОРУДОВАНИЯ: IT38G II,IT38H,IT62G II,IT62H
САМОСВАЛ С ШАРНИРНО-СОЧЛЕНЕННОЙ РАМОЙ ДЛЯ ПОДЗЕМНЫХ РАБОТ: C11
КОЛЕСНЫЙ ПОГРУЗЧИК: 938G II,938H,950G II,950H,950L,950M,962,962G II,962H,962L,962M,966D,966E,966F,966F II,966G II,966H,972G II,972H,980C,980F,980G,980G II,980H,980L,980M,982M,986H,986K,988K,988K XE,994K,988GC
УПЛОТНИТЕЛЬ ГРУНТА ДЛЯ ЗЕМЛЯНЫХ РАБОТ: 815B,815F,815F II,816F,816F II,825C,825G II,825H,825K,826C,826G II,826H,826K,836K
MATERIAL HANDLER: MH3037
TELEHANDLER: C4.4
TRACK-TYPE TRACTOR: D8R,D8R II,D8T,D9N,D9R,D9T,D9 GC
АВТОГРЕЙДЕР: 120,120K,120K 2,120M,120M 2,12K,12M,12M 2,12M 3,12M 3 AWD,14,140,140G,140K,140K 2,140M,140M 2,140M 3,140M 3 AWD,14L,14M,14M-3,14M3,150,16,160,160K,160M,160M 2,160M 3,160M 3 AWD,16M,16M3,18,18M3,404F-22
PETROLEUM PRODUCTS: 3512C,C11,C13,C18
КОЛЕСНЫЙ ТРАКТОР-СКРЕПЕР: 613G,621B,621E,621F,621G,623B,623E,623F,623G,627E,627F,627G,631D,631E,631G,631K,633D,633E II,637D,637E,637G,637K,657E,657G
ENGINE - INDUSTRIAL: 2016,3512C,3512E,C3.4,C3.4B,G3412,SPF343C,SPF743,C4.4,C13,C15,C11,C18,C9.3B,3516C,C-15,C-16
ОБОРУДОВАНИЕ ДЛЯ РАЗВИВАЮЩЕЙСЯ ГОРНОДОБЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ: 6015B,MD6200,6015,LD350
