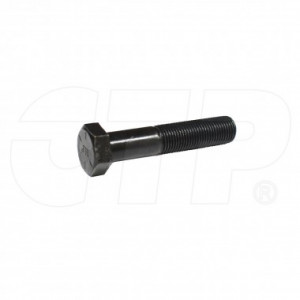

Болт, Bolt Caterpillar #0S-1604
Описание
Детали крепления Cat® предназначены для конкретного применения с учетом размера, прочности, нагрузки на зажим и характеристик, измеренных в прошлом (это информация, которая отсутствует у других производителей). Они подбираются так, чтобы работать без замены до капремонта или до конца срока службы машины. Хотя может показаться, что оборудование и крепежные детали, выпущенные изготовителем, отличным от Cat, подходят для вашей машины, никакая другая компания не знает ваше оборудование так, как мы.
Болты и винты с шестигранной головкой обеспечивают наиболее надежное завинчивание.
Характеристики.
• Крепежные детали Cat изготавливаются в соответствии с точными спецификациями и рассчитаны на долгий срок службы и обеспечение надежности и производительности.
• Прочность и качество — крепеж соответствует или превосходит требования ISO, ASTM, ASME и SAE.
• Болты, гайки и шайбы Cat проектировались для совместной работы в системе для достижения максимального усилия зажима.
• Покрытия, которые отвечают специальным требованиям для различных областей применения (в соответствии с RoHS).
Применение.
Болты и соответствующие усиленные шайбы и гайки Cat образуют обусловленную практическими потребностями систему, которая обеспечивает постоянную высокую сжимающую нагрузку. Вы можете положиться на наше качество, которому доверяют во всем мире: крепежные детали Cat помогут вам при изготовлении, обслуживании или ремонте в большинстве областей применения машин и оборудования.
Технические характеристики
- Общая длина болта — 3 дюйма: 2 1/2
- Высота головки — 4 дюйма: 0,39
- Резьба: Стандартная мелкая резьба
- Ширина головки — 5 дюймов: 0,75
- Присоединительный квадрат (мм): 19,05
- Высота головки (мм): 9,525
- Длина захватываемой части — 2 дюйма: 1,25
- Функция блокировки: 0
- Шаг резьбы отверстия: 20
- Покрытие: 0
- Габаритная длина (мм): 63,5
- Толщина рукоятки (мм): 31,75
- Уклон: 8
- Размер резьбы (мм): 0,500
- Завершить: Фосфатное покрытие, пропитанное маслом
- Размер резьбы (дюймы — число ниток на дюйм) (дюймы): 1/2–20
- Длина болта (дюймы): 2 1/2
- Высота головки (дюймы): 0.39
- Толщина рукоятки (дюймы): 1.25
- Присоединительный квадрат (дюймы): 3/4
- Тип болта: Болты с шестигранной головкой
- Материал: Сталь
- Описание материала: SAE J429 класс 8 (ISO класс 10.9)
Применяется в агрегатах:
PAVING COMPACTOR: CB-614
КОЛЕСНЫЙ БУЛЬДОЗЕР: 814,824,824B,824C,824S,834
ВНЕДОРОЖНЫЙ САМОСВАЛ: 768B,768C,769,769B,769C,769D,770G,770G OEM,771D,772,772B,772G,772G OEM,773,773B,773D,773E,773F,775D,775E,775F,793C,793D,793F,793F AC,793F CMD,793F OEM,793F XQ,795F AC,795F XQ,797,797B,797F,793,D10R
САМОСВАЛ С ШАРНИРНО-СОЧЛЕНЕННОЙ РАМОЙ ДЛЯ ПОДЗЕМНЫХ РАБОТ: AD22
КОЛЕСНЫЙ ПОГРУЗЧИК: 950,950B,950E,966C,966R,980,980B,980C,988,988B,992,992B,992C
ТРЕЛЕВОЧНЫЙ ГУСЕНИЧНЫЙ ТРАКТОР: 527,D5HTSK II
УПЛОТНИТЕЛЬ ГРУНТА ДЛЯ ЗЕМЛЯНЫХ РАБОТ: 815,816,825B,825C,826C
LOAD, HAUL, DUMP: R1300,R1300G,R1300G II,R1600,R1600G,R1600H,R1700 II,R1700G,R2900,R2900G,R3000H
TRACK-TYPE TRACTOR: 183B,24,25,5,55,58L,59,59L,59N,5A,5P,5S,8D,8S,9,9C,9S,9U,D10N,D10R,D10T,D10T2,D4D,D5H,D5H XL,D6C,D8H,D8K,D9E,D9G,D9H,D9L,10,10SU,10U,D10
АВТОГРЕЙДЕР: 120,120B,120H,120H ES,120H NA,120K,120K 2,12E,12F,12H,12H ES,12H NA,12K,135H,135H NA,140,140B,140H,140H ES,140H NA,140K,140K 2,143H,14E,14M,160H,160H ES,160H NA,160K,163H,163H NA,120 GC
CHALLENGER: 65,65B,65C,65D,65E,70C,75,75C,75D,75E,85C,85D,85E,95E
КОЛЕСНЫЙ ТРАКТОР-СКРЕПЕР: 611,613,615,615C,615C II,627,627B,637,637B,637D,637E,639D,641,641B,650B,651,651B,657,657B,660B,666,666B
СУДОВОЕ ОБОРУДОВАНИЕ: D326F,D337F,D342,D342C,D343,D364,D375D,D397D
ENGINE - INDUSTRIAL: D342,D342C,D343,G342C
ТРУБОУКЛАДЧИК: 561B,583H,583K,594,594H
ГУСЕНИЧНЫЙ ПОГРУЗЧИК: 951B,955C,955H,955K,977A,977D,977H,977K
САМОСВАЛ С ШАРНИРНО-СОЧЛЕНЕННОЙ РАМОЙ: 725,725C,725C2,730,730C,730C2,730C2 EJ,735,735 OEM,735B,735C,740,740 GC,740B,740C,745,745C,D20D,D250B,D250D,D250E,D250E II,D25C,D25D,D300B,D300D,D300E,D300E II,D30C,D30D,D350C,D350D,D350E,D350E II,D35C,D400,D400D,D400E,D400E II,D40D,D44B,D550B
